Optional Versions ?

.HV (default)

.ULT

.UHV

.ULT.UHV

.HV  version, default product;

.ULT version, used at He3 or dilution cryogenics systems

.UHV version, compatible  with 2E-11 mbar

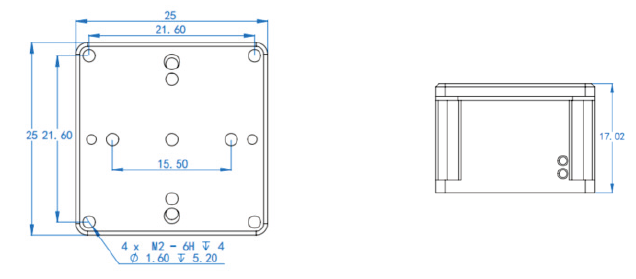

1     Footprint × hight

25 × 25 mm × 17 mm

2    Weight

28 g

Working Environment &

3    Work environment

Temperature range: 1.4 ~ 400 K Vacuum: 2e-7 mbar

Max. Magnetic field: 18 Tesla

4    Option1 - 30 mK

?

?

5    Option2 - 2e-11 mbar

?

?

Materials

7    Mainbody

Pure Ti

BeCu

Pure Ti

BeCu

8    Wires

Phosphor Bronze Twisted Paired Wires, 20cm

9    Pin materials

Polyster (glass fiber filled), BeCu

Peek, BeCu

10   Pins number

Drive - 4 pins (?級模式) /2 pins (普通模式) , Sensor - 3 pins

Motion

11   Travel range

6 mm

12   Max. Velocity @300 K

~ 2 mm/s

13   Drive voltage

Max. 200 V

14   Max. Load

300 g

15   Dynamic force

3 N

Sensor (closed loop)

16   Position encoder

Resistive Sensor

17   Encoder range

6 mm

18   Sensor resolution

~ 150 nm

19   Repeatibility

1 - 2 um
