Optional Versions ?

.HV (default)

.ULT

.UHV

.ULT.UHV

.HV  version, default product;

.ULT version, used at He3 or dilution cryogenics systems

.UHV version, compatible  with 2E-11 mbar

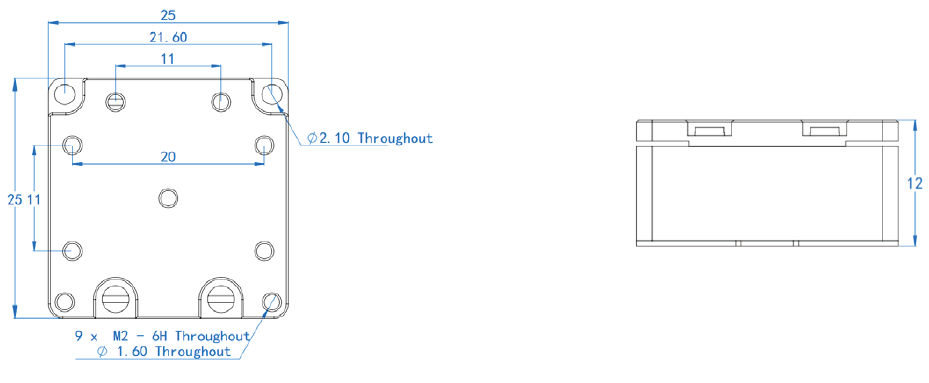

1     Footprint × hight

25 × 25 mm × 12 mm

2    Weight

20 g

Working Environment &

3    Work environment

Temperature range: 1.4 ~ 400 K Vacuum: 2e-7 mbar

Max. Magnetic field: 18 Tesla

4    Option1 - 30 mK

?

?

5    Option2 - 2e-11 mbar

?

?

Materials

7    Mainbody

Pure Ti

BeCu

Pure Ti

BeCu

8    Wires

Phosphor Bronze Twisted Paired Wires, 20cm

9    Pin materials

Polyster (glass fiber filled), BeCu

Peek, BeCu

10   Pins number

2 pins for each axis

Motion

11   Scanning Axies

Z

12   Travel range @300 K

55 um

13   Drive voltage

Max. 120 V @300 K Max. 200 V @4 K

14   Max. Load

200 g

15   Capacitance @300 K

0.6 uF

Sensor (closed loop)

17   Sensor resolution

0.3 nm

18   Linearity error

Typical ~ 0.1 %

19   Repeatability

< 10 nm
