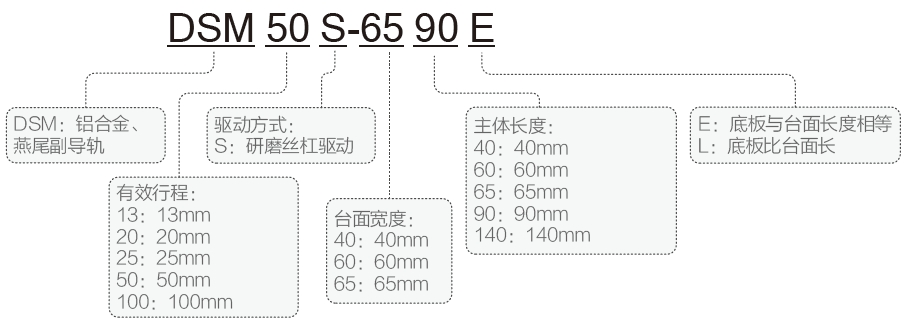

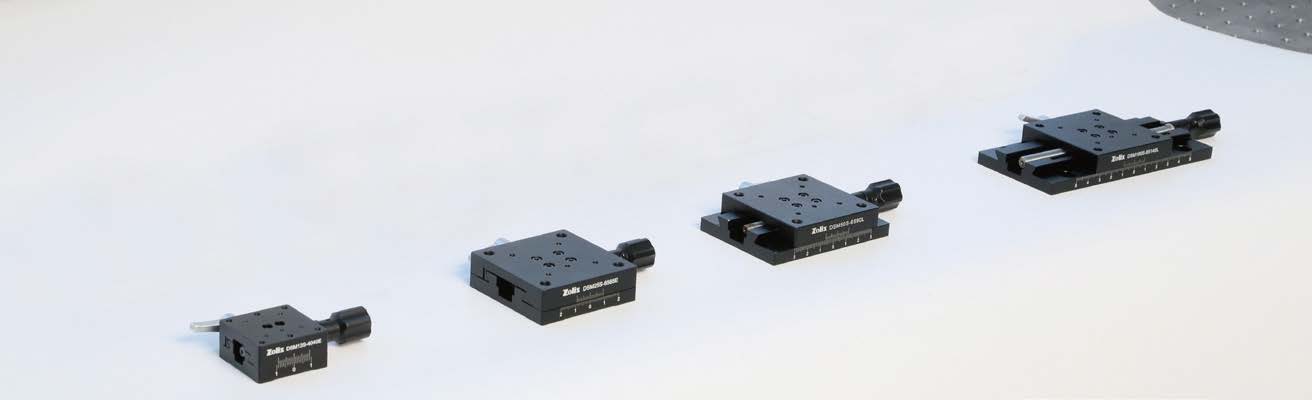

DSM系列


| 型號 | DSM13S-4040E | DSM20S-6060E | DSM25S-6565E | DSM50S-6590L | DSM100S-65140E |
| 行程 | 13 | 20 | 25 | 50 | 100 |
| 臺面尺寸 | 40×40 | 60×60 | 65×65 | 65×65 | 65×65 |
| 主體長度 | 40 | 60 | 65 | 90 | 140 |
| 厚度 | 20 | ||||
| 導軌 | 燕尾副導軌 | ||||
| 驅動方式 | 研磨絲杠,φ6×0.5 | 研磨絲杠,φ6×1 | 研磨絲杠,φ8×1 | ||
| 驅動位置 | 中心驅動 | ||||
| 主體材料及表面處理 | 鋁合金,黑色陽極氧化處理 | ||||
| 自重(Kg) | 0.12 | 0.22 | 0.25 | 0.3 | 0.4 |
| *小讀數(mm) | 0.1 | ||||
| 水平負載(Kg) | 5 | 8 | 10 | 10 | 10 |
| 豎直負載(Kg) | 2 | 3.5 | 5 | 5 | 5 |
